폰카로 빠른 기차, 선풍기를 찍으면 찌그러진다

09/11/29 03:15(년/월/일 시:분)

와 신기하다

기차가 왼쪽으로 누웠네




http://todaysppc.com/mbzine/bbs/view.php?id=free&no=170595
KTX가 지나 가길래 그냥 한장 또 찍었습니다.
근데.. 사진이 쫌 이상하죠?

사진이 왜 이렇게 나오는지 이해가 안되서... 누가 설명좀 해 주세요.
참... 핸드폰으로 찍었어요... 싸이언 아르고...


시크함
쉽게말해 폰카는 아래쪽부터 찍힙니다..

미리비
롤링셔터 현상입니다. 정지해있는 열차를 대상으로카메라를 옆으로 움직이며 찍어도 비슷한 사진이 나옵니다.

daybreak365
일반적으로 mobile sensor는 rolling shutter를 사용하기 때문입니다. 모든 row의 pixel들이 동시에 빛을 받아 들이는것이 아니라 row별로 시간차를 두고 동일한 시간 만큼 빛을 받아들이게 됩니다. 따라서 느린 속도의 물체의 경우 아무런 문제가 없으나 KTX와 같은 빠른 물체의 경우 row 별로 시간차를 두고 찍히기 때문에 위 그림과 같이 기울어진 사물이 찍히게되는 것입니다. 각각의 row들이 시간차를 두고 연사(electrical shutter) 를 팍팍팍 날리면서 찍혔기 때문에 윗 부분과 아랫부분은 다른시간때에 찍힌 것이라고 생각하면 됩니다.

Pspise

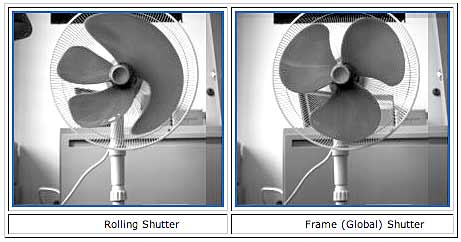

위에 설명을 잘 해주셨네요. 일반적인 CIS가 가지고 있는 Rolling shutter distortion이라고 부르는 현상입니다. Rolling shutter의 경우에 센서에 모여진 값을 출력할때 Line by line으로 출력이 나가기 때문에 원래 KTX가 아니라도 움직이는 물체나 혹은 손의 떨림이 있으면 화면이 출렁이게 되는 현상이 일어납니다. 인위적으로 보정해주는 주는 방법도 있지만 아직까지는 대부분 CIS에서 존재하는 현상입니다. 제가 전공하고 있는 분야이기도해서 짧게 적습니다:) 위 현상을 HW적으로 해결한 셔터는 Global shutter 라고 부르며 Kodak 에서 특허를 가지고 있습니다.



http://ieba.wordpress.com/2007/11/01/red-rolling-shutter-redux/
Red rolling shutter redux


eigigi
전자 셔터는 저렇게 나오죠.
기계셔터는 왜곡 없습니다.

熱血
eigigi님 기계식 셔터라고 저런 현상이 없는 것은 아닙니다.
밝은 곳에서는 위의 사진과 동일한 현상이 나타납니다.
(셔터막이 이동하면서 순차적으로 찍히거든요. focal-plane shutter로 검색)

http://en.wikipedia.org/wiki/Focal-plane_shutter#Disadvantages

꽁지
기계식 셔터는 두장의 셔터 막으로 구성되어 있습니다. 선막과 후막이라는 것인데요... 사진을 찍기전에는 후막은 접힌상태로 셔터 프레임의 위쪽에 있고, 선막은 아래에서 위로 펼쳐져서 셔터프레임의 막고 있습니다. 사진을 찍는 순간 선막은 1/250초(기종마다 조금씩다름)의 속도로 아래로 열립니다. 그럼 후막은 설정되어 있는 셔터 속도에 따라 (예를 들어 1/500 일경우는 선막이 1/2열렸을때 아래로 닫히기 시작합니다.)아래로 막을 펼치면서 움직입니다. 그런고로 저런 고속으로 움직이는 물체의 경우 특히, 프레임의 상하에 꽉찬 물체가 고속으로 움직이는 경우 가장위의 부분이 제일먼저 노출이되고 점차적으로 아래로 노출이 되는 구조로 되어 있기 때문에 위의 사진과 같은 현상이 생길수 밖에 없습니다.

PDA일곱개
포컬플레인 셔터 종주식과 횡주식이 있는데 필름에 상을 순차적으로 맺는것을 여러분들이 설명을 잘 해주셧네요! 저런현상이 달리는 자동차 바퀴의 사진을 찍으면 종주식은 기울어진 타원형으로 찍혀지고 횡주식일경우 진행방향에따라 좌우로 퍼진 타원이나 아래위로 긴타원형의 동그라미가 그려집니다.



...이런 능력자들.

이공계의 미래는 밝다 ㅋㅋ
